海旭磨料小編在學習白剛玉冶煉爐相關知識的時候，看到一個爐襯制備技術，一種可重復利用的白剛玉冶煉爐爐襯及其制備的方法。這個技術可以使爐襯壽命增加近3倍，而且還可以在爐襯受損后重新搗碎，并作為原料再次制備爐襯，從而起到重復利用的目的，大大降低生產成本。具體的內容，分享如下：

    白剛玉冶煉過程中，其冶煉爐是必不可少的冶煉設備，冶煉爐的爐襯在實際冶煉過程中時刻承受超高溫的考驗，因此爐襯在冶煉時屬于一種消耗品，目前的冶煉爐爐襯都是一次性爐襯，在幾爐到幾十爐后就基本需要更換，因此爐襯材料的消耗極大，對于冶煉企業(yè)來說是不小的成本支出。

    制備可重復利用的白剛玉冶煉爐爐襯的目的在于克服現有技術的不足，提供一種可重復利用的爐襯，以此降低企業(yè)投入成本。

    制備可重復利用的白剛玉冶煉爐爐襯的技術方案是：所述爐襯包括有白剛玉以及輕金屬氧化物，并通過工業(yè)粘結劑混合粘結制成，所述的輕金屬氧化物為a-氧化鋁，所述的工業(yè)粘結劑為波美度為30-38Be°的水玻璃。


    所述的白剛玉與a-氧化鋁的質量比為20一10：1。

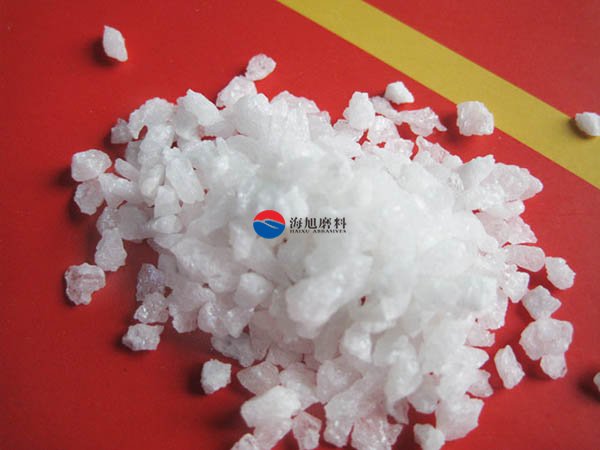

    所述的白剛玉成分包括有1-0mm段砂、3-1mm段砂、5-3mm段砂和8-5mm段砂，且依次質量比為：1：1：1：1。

    所述的水玻璃加入量為白剛玉與α-氧化鋁總質量的8一20%。

    一種可重復利用的白剛玉冶煉爐爐襯的制備方法，按照如下方式制備：

    1、將白剛玉1-0mm段砂、3-1mm段砂、5-3mm段砂和8-5mm段砂，按質量比：1：1：1：1混合，并加入1-0mm段砂、3-1mm段砂、5-3mm段砂和8-5mm段砂,以及總質量1/20-1/10的a-氧化鋁，然后進行混合，形成混合料;

    2、的混合料中加入混合料總質量的8-20%的水玻璃，進行攪拌混合，形成搗打料;

    3)、中的搗打料加入爐襯模板內，并將搗打料在模板內夯實;

    4、烘干模板內的搗打料即形成成品白剛玉爐襯。

    以不同規(guī)格的白剛玉段砂為原料，其原料來源更加廣泛，且不同規(guī)格的段砂具有更好的附著混合效果，水玻璃加入后使其混合效果更好其中a-氧化鋁具有增強爐襯強度的效果，使其使用壽命更長，從原有的15爐左右提升至50爐左右。

    采用不同規(guī)格的白剛玉段砂為爐襯原料，由于白剛玉具有較為穩(wěn)定的性質，因此在多次冶煉產生損害后，可以打散爐襯再次進行篩分，且篩分后的白剛玉可以重新作為爐襯原料進行再次制取爐襯，因此實現爐襯材料的多次重復利用，大大減小了企業(yè)爐襯原料投入。

    海旭磨料小編認為，這種制備可重復利用的白剛玉冶煉爐爐體的技術非常好，值得所有的白剛玉生產廠家學習。
