白色金剛砂和棕色金剛砂的區(qū)別
日期：2021-04-23 11:49:52 人氣：點(diǎn)擊：
白色金剛砂和棕色金剛砂作為常用的耐火材料、磨料、噴砂材料，在各個(gè)領(lǐng)域都有很廣泛的用途。但是他們之前也有很多不同之處。具體的區(qū)別體現(xiàn)在以下幾個(gè)方面：
1.原材料的區(qū)別：
白色金剛砂是高純度的工業(yè)氧化鋁為原料，經(jīng)電熔提煉結(jié)晶而成的一種氧化鋁純度99%以上的熔融剛玉，因而白剛玉又稱為白色電熔氧化鋁。
棕色金剛砂是以優(yōu)質(zhì)鋁礬土為原料，無煙煤，鐵霄，在電弧中經(jīng)2000度以上高溫熔煉制成氧化鋁純度95%左右的剛玉，經(jīng)自磨機(jī)粉碎 整形，磁選去鐵，篩分成多種粒度。因此棕剛玉又稱為棕色電熔氧化鋁。
2.生產(chǎn)工藝的區(qū)別：

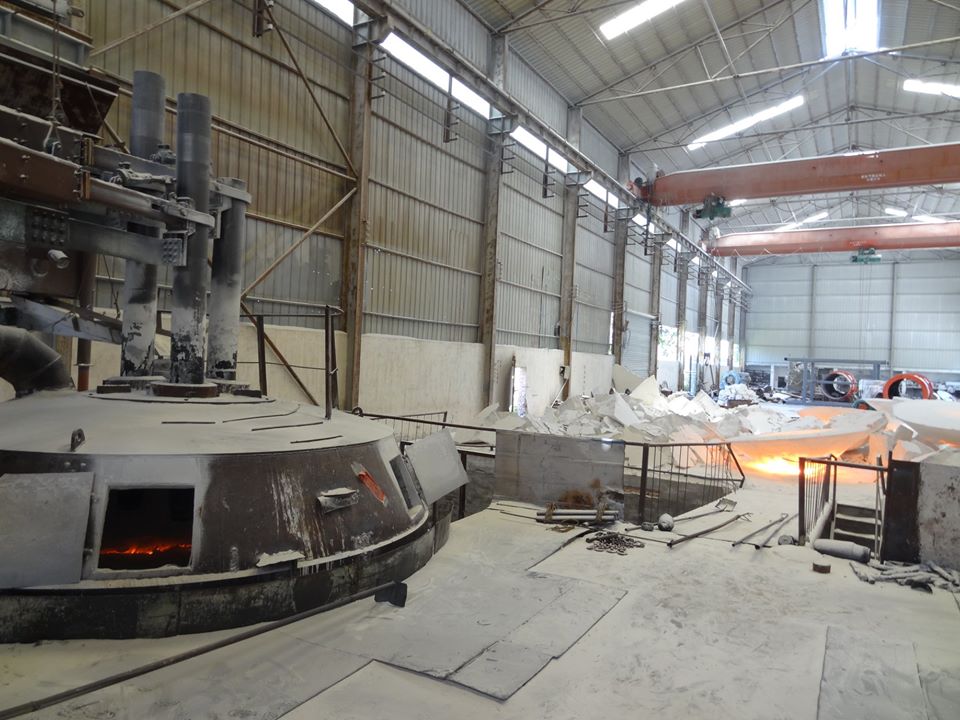

白色金剛砂和棕色金剛砂從冶煉設(shè)備上來看，都可以分為固定爐和傾倒?fàn)t。由于白剛玉原料純度高，冶煉出來的塊料以爐芯的純度更高，雜質(zhì)少，只有靠近爐壁的部分有少量雜質(zhì)。棕剛玉原料中雜質(zhì)多，需要在冶煉中進(jìn)行還原，一般是傾倒?fàn)t生產(chǎn)的棕剛玉雜質(zhì)沉淀到爐底。
3.理化指標(biāo)的區(qū)別：
| |
|
白色金剛砂60# |
棕色金剛砂60# |
| 化學(xué)成分 |
Al2O3 |
≥99 |
≥94 |
| SiO2 |
/ |
≤1.5 |
| Fe2O3 |
≤0.08 |
≤0.03 |
| TiO2 |
/ |
≤3.0 |
| Na2O |
≤0.4 |
/ |
| 物理指標(biāo) |
體積密度 |
3.5-3.55g/cm3 |
3.85-3.9 g/cm3 |
| 真密度 |
3.9g/cm3 |
3.95g/cm3 |
| 硬度 |
9.0 |
9.0 |
總體來說，白色金剛砂純度高，雜質(zhì)少，自銳性好；棕色金剛砂純度略低，存在少量雜質(zhì)，體積密度高，韌性好。 用戶可針對(duì)不同的用途選擇合適的產(chǎn)品。
首頁(yè) > 新聞中心 > 行業(yè)知識(shí) >
